У13-УН
Норії ковшові стрічкові / ланцюгові
Служать для вертикального підйому зерна і сипучих вантажів за допомогою ковшів. Основним тяговим органом може бути стрічка або ланцюг.
Модельний ряд: 5 – 1000 тонн на годину
РІЗНІ ЗАВДАННЯ – РІЗНІ ПІДХОДИ ДО ЇХ ВИРІШЕННЯ

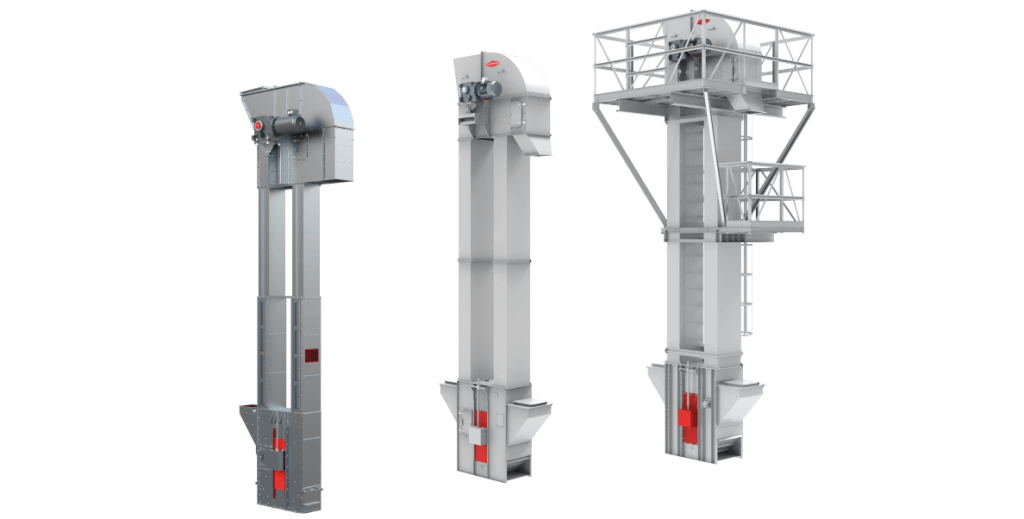

Норії серії М5 – п’яте покоління серії, що увібрало в себе все найкраще. Сучасний дизайн, продуманість дрібниць та простота монтажних робіт. Повністю збірна конструкція, застосування зварювання тільки в відповідальних (силових) вузлах, використання рулонної оцинкованої сталі S350 GD. Це новий рівень вітчизняного обладнання для елеваторів.
Норії серії С – класика з новим обличчям. Багаторічний конструкторський досвід дозволив нам знайти баланс між простотою, технологічністю та характеристиками. Оптимізація застосування зварних вузлів спростила монтаж та обслуговування.
Норії серії СН – вершина майстерності. Норія, що не потребує додаткового тримаючого каркаса. Розроблена для встановлення поза межами робочих башт та норійних вишок. Посилена конструкція дозволяє приймати значні вертикальні навантаження та підтримувати свою цілісність.
Норії серії Ц – ланцюгові норії спеціального призначення для роботи з важкими продуктами транспортування або в умовах «агресивного» середовища.
Норії серії МТ – однотрубні норії (елеваторні) застосовуються для транспортування пилоподібних або пиловмісних продуктів, таких як борошно, цемент, тощо.
Простота в обслуговуванні – все, що потрібно знати!

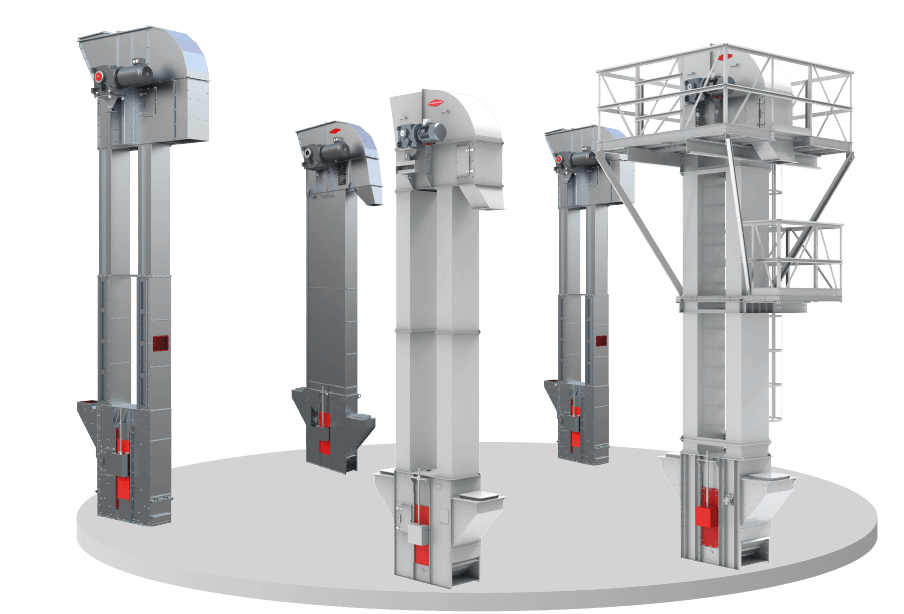

Багаторічний досвід виробництва елеваторного обладнання дозволяє нашим клієнтам вибрати правильні транспортери під конкретні завдання. Будуєте новий елеватор? Потрібна норія під реконструкцію? Специфічний продукт? Модельний ряд норій «ЛУБНИМАШ» запропонує саме ту модель, яка оптимально задовольнить покупця.

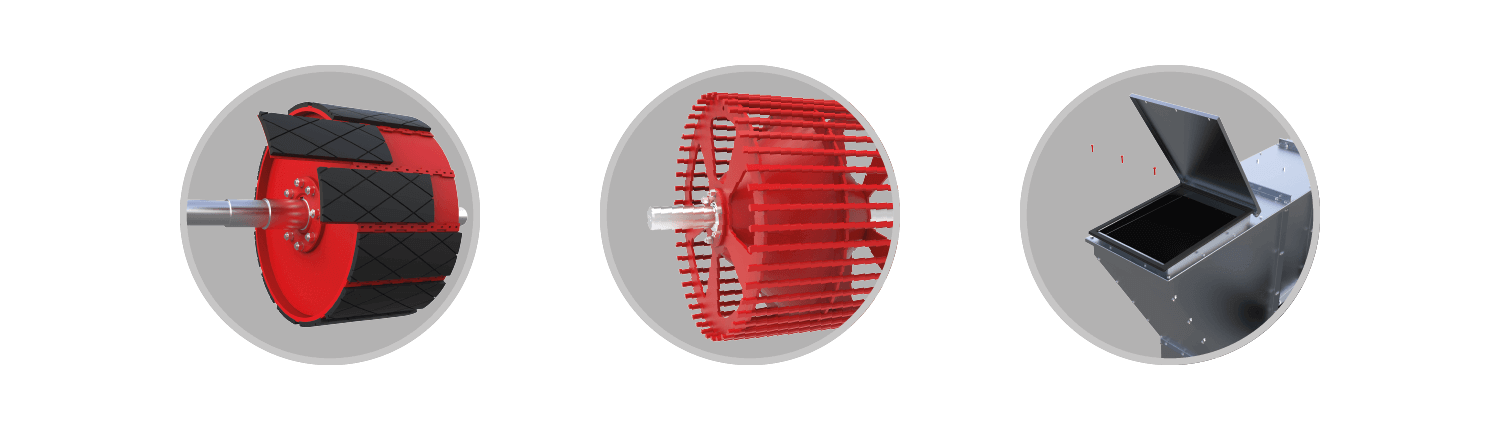

Нове покоління футерування має збільшений кофіцієнт зчеплення зі стрічкою. А змінні пластини полегшать та пришвидшать ремонт.
Посилений, гратчастий натяжний барабан, надійно утримує стрічку від сходження під час роботи та зводить до мінімуму травмацію зерна, що може потрапляти між ним та стрічкою.
Оновлена конструкція вибухорозрядного пристрою, повністю герметизує корпус норії, а при виникненні аварійної ситуації, легко відкидається на петлях завдяки розриву спеціальних полімерних фіксаторів.
| УН-10 | УН-20 | УН-50 | УН-100 | УН-175 | УН-250 | УН-350 | УН-500 | УН-1000 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Пшениця [0,75 т/м³] | [т/г] | 10 | 20 | 50 | 100 | 175 | 250 | 350 | 500 | 1000 |
| Кукурудза [0,65 т/м³] | [т/г] | 8 | 18 | 50 | 100 | 175 | 220 | 280 | 400 | 800 |
| Соняшник [0,4 т/м³] | [т/г] | 5 | 11 | 35 | 65 | 100 | 130 | 190 | 275 | 550 |
| Швидкість стрічки (min – max) | [м/с] | 1,25 – 1,6 | 1,6 – 2,0 | 2,2 – 2,7 | 2,2 – 2,7 | 2,2 – 2,7 | 2,4 – 2,8 | 2,5 – 2,8 | 2,4 – 2,8 | 3,0 – 3,4 |
| Висота (min – max) | [м] | 5 – 25 | 5 – 30 | 5 – 45 | 8 – 50 | 10 – 50 | ||||
Загальні відомості про ковшові транспортери для зерна (норії)
Норія зернова — це механічний пристрій для вертикального транспортування сипучих матеріалів, таких як зерно, насіння та інші продукти. Вона складається з ряду ковшів, прикріплених до рухомого ременя або ланцюга, які піднімають матеріал з нижнього бункера до верхнього випускного отвору.
Норія або ковшовий елеватор є незамінним елементом сучасного елеваторного комплексу. Вона дозволяє ефективно переміщувати великі обсяги зерна на різні висоти, забезпечуючи безперебійну роботу зернових комплексів.
Основні типи зернових норій:
1. Ланцюгові норії. Цей тип норій використовує ланцюг для переміщення ковшів. Ланцюгові норії відомі своєю міцністю та здатністю транспортувати важкі та абразивні матеріали.
2. Стрічкові норії. У стрічкових норіях ковші прикріплені до стрічки. Вони легші, простіші в обслуговуванні та ідеально підходять для транспортування любих сипучих продуктів.
Нашим підприємством ковшові елеватори виготовляються в двох виконаннях: стандартному і самонесучому. Стандартні норії використовують в якості опорних елементів конструкції елеваторів і зерносушильних комплексів. Це спрощує і здешевлює конструкцію агрегату. Конструкція самонесучих норій дозволяє їх монтувати в якості самостійних технологічних одиниць, але при цьому потрібна установка окремих металоконструкцій для майданчиків обслуговування та сходів.
Нами випускаються ковшові елеватори марки У13-УН продуктивністю від 5 до 1000 тонн на годину, при цьому виріб може оснащуватися ковшами ємністю від 0,3 до 8,1 дм³. Для виготовлення ковшів можуть використовуватися як метал, так і полімерні матеріали. Ковші з полімерів мають низьку масу і мінімально травмують зернові завдяки еластичній кромці на завантажувальній частині ковша.
Всі норійні установки, що випускаються оснащуються такими датчиками:
- контроля швидкості транспортування;
- для відстеження сходу стрічки з барабанів;
- для виміру підпору матеріалу що переміщується.
Зазначені датчики, в разі потрапляння в норію сторонніх предметів або при інших надзвичайних ситуаціях, подадуть сигнал на зупинку механізму. Всі моделі, в обов’язковому порядку, оснащуються вузлом вибухорозрядника, який в разі вибуху пилової суміші, що утворюється при переміщенні сипучих матеріалів, «скидає» вибухову хвилю в навколишнє середовище. При цьому короб і механізми норії не отримують ушкоджень, а для продовження роботи треба тільки замінити полімерну розривну мембрану в вибухорозряднику.
Переваги використання норій виробництва Лубнимаш
Норія зернова є незамінним пристроєм для будь-якого елеваторного комплексу. Вона забезпечує ефективне транспортування зерна, підвищуючи продуктивність та економлячи ресурси. Правильний вибір та регулярне обслуговування норії дозволять уникнути багатьох проблем і забезпечити її довговічну та надійну роботу.
- Висока продуктивність. Норії зернові здатні транспортувати великі обсяги зерна за короткий час, що значно підвищує ефективність роботи зернових комплексів.
- Економія часу та ресурсів. Автоматизація процесу переміщення зерна дозволяє знизити витрати на ручну працю та скоротити час обробки матеріалів.
- Надійність і довговічність. Норії виготовлені з високоякісних матеріалів, що забезпечує їх довговічність та надійну роботу навіть у складних умовах експлуатації.
Технічні переваги ковшових елеваторів марки У13-УН:
- збільшений строк експлуатації;
- сумісність з будь-якою системою автоматизації;
- наявність системи моніторингу, що мінімізує втручання обслуговуючого персоналу;
- енергозберігаючий привід (забезпечує до 30% економії енергоресурсів);
- вбудовані системи безпеки;
- простота технічного обслуговування і ремонту;
- повна герметизація вузлів;
- застосування футеровки на прийомних і скидаючих патрубках (забезпечує зносостійкість металевих частин норії в місцях контакту металу з зерном);
- підшипникові вузли від провідних виробників;
- можливість використання полімерних норійних ковшів;
- доставка без залучення спеціалізованого транспорту;
- простий та швидкий монтаж;
- найменьший процент травмування зерна при переміщенні;
- можливість використання полімерних норійних ковшів;
- доставка без залучення спеціалізовано транспорту;
- простий та швидкий монтаж;
- найменший процент травмування зерна при переміщенні.
Купити зерновий ковшовий елеватор (ковшова норія) за доступною ціною
“ЛУБНИМАШ” виробляє надійні зернові норії, які можна купити, звернувшись в наш відділ продажів. Крім виготовлення різноманітного обладнання, підприємство пропонує послуги з монтажу елеваторного обладнання та реконструкції діючих зернопереробних комплексів як в Україні, так і за кордоном. Ціна на ці послуги прораховується в кожному випадку індивідуально, адже ми прекрасно розуміємо, що зернова індустрія чутлива до додаткових капіталовкладень, котрі впливають на підсумкову рентабельність переробки.
При необхідності фахівці “ЛУБНИМАШ” можуть провести навчання вашого персоналу. Багаторічний досвід і компетенції в області зберігання і переробки зернових культур дозволяють нам передавати свої знання партнерам і клієнтам, щоб разом йти до стабільності і сталого розвитку.
